線束端子壓接標準
2018-09-03 09:20:38

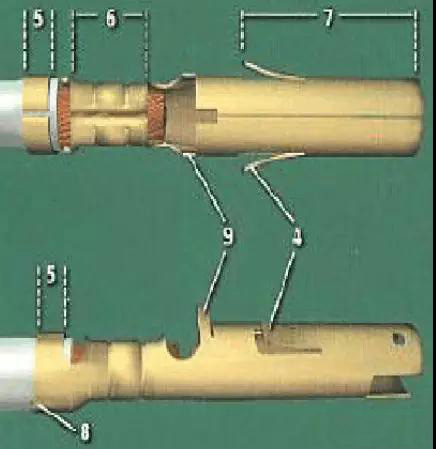

一、各部位名稱介紹
1.絕緣皮檢查窗口；
2.喇叭口（前、后）；
3.刷尾檢查窗口；
4.鎖緊片；
5.絕緣鉚壓區；
6.導體壓接區；
7.端子結合區；
8.料帶殘耳；
9.壓接柱停止耳朵。
二、通用要求

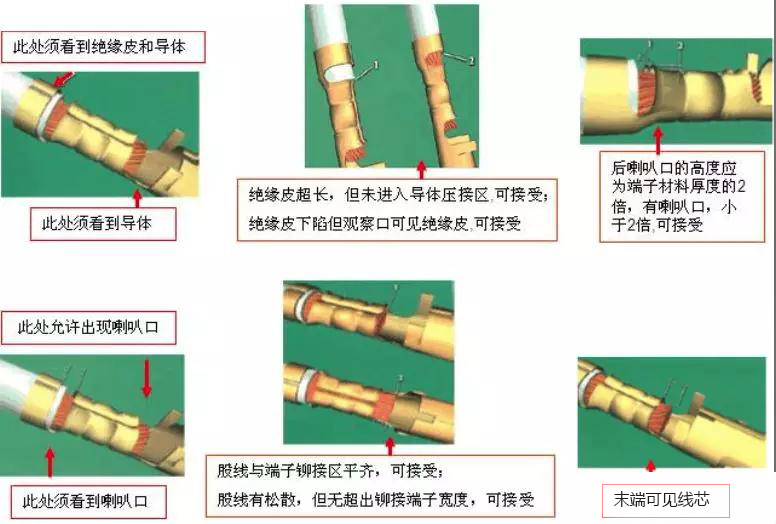

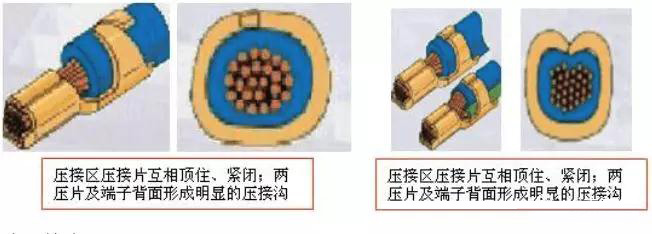

三、壓接要求

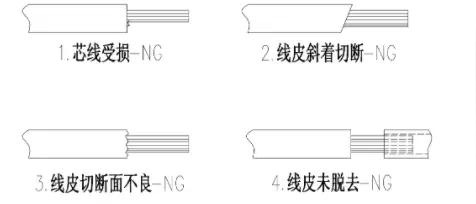

四、剝線不良
注：剝線長度：①2.8銅件/2.8四方插：4±0.2mm ②小5556銅件：2.5±0.2mm
芯線斷裂可接受根數

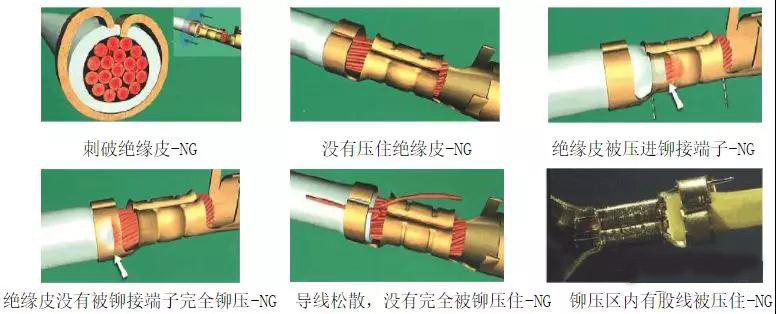

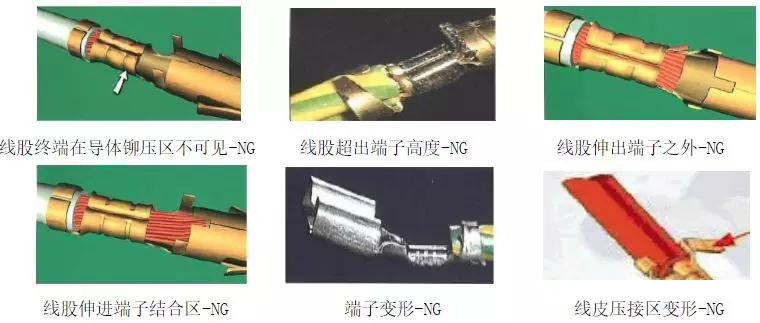

五、端子壓接缺陷

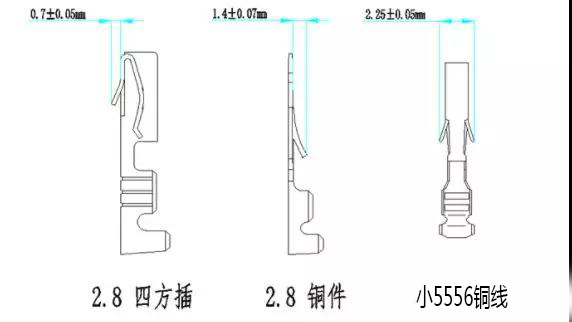

六、常用端子倒扣尺寸要求
七、端子壓接尺寸及外觀要求
1.檢查剝皮長度、線材長度、芯線剝皮損傷情況；
2.檢驗余料長度；
3.導體壓著區檢驗：
①壓接高度，寬度及壓接形狀，背面披鋒不超過0.13mm。
②拉拔力要求。
③導體壓接部位必須完全閉合并包含所有線芯。
④后喇叭口必須可見。
⑤導體末端必須平齊、伸出壓接區。
4.絕緣皮壓接
①壓接尺寸和壓接形狀，無特殊要求情況下壓接高度取決于線材的大小，以能壓緊線皮不刺穿為標準。
②搖擺測試，手握離線頭6、7cm處，上下彎折線90°，無松脫則說明已壓緊，再檢查線皮無刺破則可接受。
③除壓線外線皮無損傷。
5.彈片及端子的配合區損傷、變形。
八、端子壓著拉拔力測試
測試工具：智能拉力測試機。
測試方法：
1.取UL標準或等同于此標準的電線長約50公分，一端根據所測試的端子正確剝線。
2.將端子與線材以正確的工具和方法壓接牢固，將端子部分固定于拉力機的固定座端，電線尾端固定于拉力機的固定座端，電線尾端固定于拉力機的活動座。
3.啟動智能拉力測試機，直到端子與電線脫落為止。
4.將測量數據與UL標準對比，以確定測試是否成功。
5.連續做三次測試，全部成功方為合格。

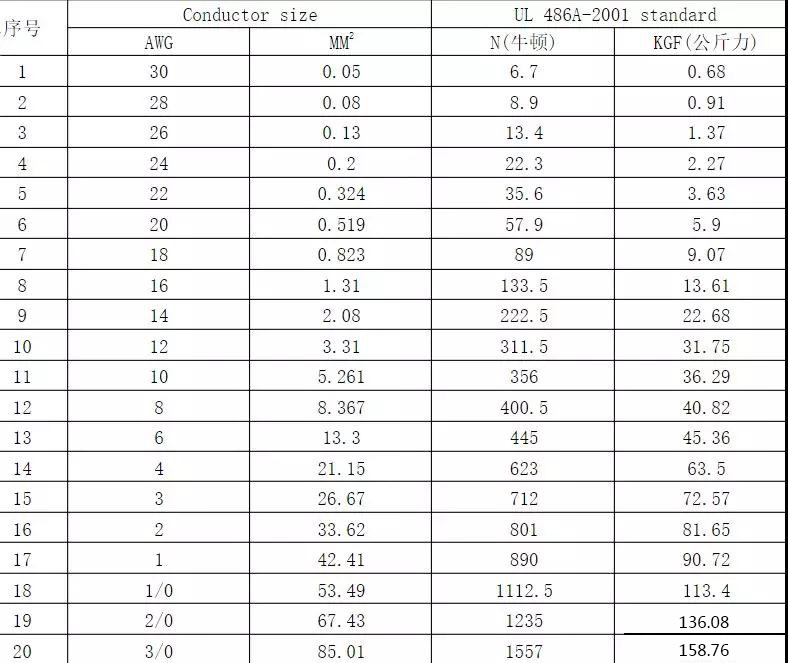

拉力測試國際標準：
